رله سوئیچینگ 12 کاناله

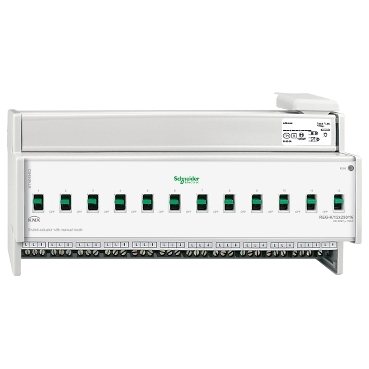

رله سوئیچینگ 12 کاناله KNX

ویژگی‌ها و مشخصات کلی:

• سوئیچینگ مستقل بارها از طریق کنتاکت‌های بسته شدن (Make Contacts)
• تمامی خروجی‌های سوئیچ 230 ولت قابلیت عملکرد دستی دارند
• دارای واحد کوپلینگ باس داخلی
• LED سبز نشان‌دهنده آمادگی دستگاه پس از بارگذاری برنامه
• اتصال دستگاه به برق از طریق ترمینال‌های پیچی
• اتصال داخلی پل‌زنی بین هر دومین ترمینال فاز (L)
• نصب روی ریل DIN TH35 مطابق با استاندارد EN 60715
• اتصال باس از طریق ترمینال باس، بدون نیاز به ریل داده (Data Rail)

عملکردهای نرم‌افزار KNX:

• قابلیت عملکرد به عنوان کنتاکت باز (Break Contact) یا بسته (Make Contact)
• توابع تأخیر زمانی برای هر کانال
• عملکرد روشنایی راه‌پله با/بدون خاموشی دستی و هشدار قطع
• مسدودسازی، توابع منطقی اضافی یا کنترل اولویت (Priority Control)
• ایجاد صحنه‌های مختلف (Scenes)
• بازخورد وضعیت (Status Feedback) برای هر کانال
• عملکرد مرکزی (Central Function)
• تنظیمات جامع برای قطع و بازیابی ولتاژ باس
• رفتار قابل تنظیم در هنگام دانلود پارامترها

مشخصات الکتریکی:

• ولتاژ نامی: AC 100-240 ولت ±10%
• ولتاژ کاری: حداقل AC 90 ولت - حداکثر AC 265 ولت
• فرکانس شبکه: 50-60 هرتز ±10%

برای هر کنتاکت سوئیچ:

• جریان سوئیچینگ: 16 آمپر، cos Phi 0.6
• عملکرد AC1: حداکثر 16 آمپر
• عملکرد AC3: حداکثر 10 آمپر
• عملکرد AC5: حداکثر 16 آمپر
• ظرفیت سوئیچینگ جریان DC: حداکثر 16 آمپر / 24 ولت DC

طول عمر خروجی:

• مکانیکی: بیش از 1,000,000 بار
• عملکرد AC1/AC3/AC5: بیش از 3×10,000 بار
• 230 ولت، 1 آمپر مقاومتی: بیش از 8×100,000 بار

بارهای پشتیبانی‌شده:

• لامپ‌های رشته‌ای:
  • 100 ولت AC: حداکثر 1600 وات
  • 230 ولت AC: حداکثر 3600 وات
  • 240 ولت AC: حداکثر 3840 وات
• لامپ‌های هالوژن:
  • 100 ولت AC: حداکثر 1086 وات
  • 230 ولت AC: حداکثر 2500 وات
  • 240 ولت AC: حداکثر 2608 وات
• لامپ‌های فلورسنت (جبران‌شده به‌صورت موازی):
  • 100 ولت AC: حداکثر 1086 ولت آمپر (VA)
  • 230 ولت AC: حداکثر 2500 ولت آمپر (VA)
  • 240 ولت AC: حداکثر 2608 ولت آمپر (VA)
• بار خازنی: 230 ولت AC، 16 آمپر، حداکثر 200 میکروفاراد (µF)
• حداقل عملکرد سوئیچینگ: 100 میلی‌آمپر / 12 ولت AC/DC

حداکثر جریان هجومی پیک:

• 150 میکروثانیه: 600 آمپر
• 250 میکروثانیه: 480 آمپر
• 600 میکروثانیه: 300 آمپر

مشخصات فیزیکی:

• عرض دستگاه: 12 ماژول، تقریباً 216 میلی‌متر
• محتویات بسته: دارای ترمینال اتصال باس و پوشش کابل
• رنگ: خاکستری روشن
• تعداد کانال: 12 کاناله
