رله سوئیچینگ 8 کاناله

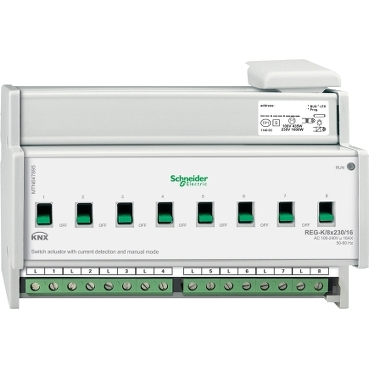

رله سوئیچینگ 8 کاناله KNX

ویژگی‌ها و مشخصات کلی:

• سوئیچینگ مستقل بارها از طریق کنتاکت‌های بسته شدن (Make Contacts)
• تشخیص جریان یکپارچه برای اندازه‌گیری جریان بار در هر کانال
• تمامی خروجی‌های سوئیچ 230 ولت قابلیت عملکرد دستی دارند
• دارای واحد کوپلینگ باس داخلی
• LED سبز نشان‌دهنده آمادگی دستگاه پس از بارگذاری برنامه
• اتصال بار از طریق ترمینال‌های پیچی
• نصب روی ریل DIN TH35 مطابق با استاندارد EN 60715
• اتصال باس از طریق ترمینال باس، بدون نیاز به ریل داده (Data Rail)

عملکردها و قابلیت‌ها:

• قابلیت عملکرد به عنوان کنتاکت باز (Break Contact) یا بسته (Make Contact)
• عملکرد روشنایی راه‌پله با/بدون خاموشی دستی و هشدار قطع
• توابع تأخیر زمانی
• ایجاد صحنه‌های مختلف (Scenes)
• توابع منطقی
• مسدودسازی یا کنترل اولویت (Priority Control)
• بازخورد وضعیت (Feedback Function)
• عملکرد مرکزی با تأخیر (Central Function with Delay)
• پارامترسازی برای قطعی و بازیابی ولتاژ باس
• قابلیت تنظیم رفتار در هنگام دانلود
• تشخیص جریان: رفتار دستگاه هنگام عبور از حد مجاز یا کمتر شدن از مقدار آستانه
• شمارنده انرژی، زمان کارکرد و تعداد دفعات سوئیچینگ همراه با کنترل مقدار حدی
• عملکرد فلش (Flash Function)

مشخصات الکتریکی:

• ولتاژ نامی: 230 ولت AC، 50-60 هرتز
• ولتاژ DC: 12-24 ولت ±10%، 0.1-16 آمپر

برای هر کنتاکت سوئیچ:

• جریان سوئیچینگ: 16 آمپر، cos Phi 0.6
• عملکرد AC1: حداکثر 16 آمپر
• عملکرد AC3: حداکثر 10 آمپر
• عملکرد AC5: حداکثر 16 آمپر
• ظرفیت سوئیچینگ جریان DC: حداکثر 16 آمپر / 24 ولت DC
• طول عمر خروجی:
  • مکانیکی: بیش از 1,000,000 بار
  • عملکرد AC1/AC3/AC5: بیش از 3×10,000 بار
  • 230 ولت، 1 آمپر مقاومتی: بیش از 8×100,000 بار

بارهای پشتیبانی‌شده:

• لامپ‌های رشته‌ای: 230 ولت AC، حداکثر 3600 وات
• لامپ‌های هالوژن: 230 ولت AC، حداکثر 2500 وات
• لامپ‌های فلورسنت: 230 ولت AC، حداکثر 2500 ولت آمپر (VA) با جبران‌سازی موازی
• بار خازنی: 230 ولت AC، 16 آمپر، حداکثر 200 میکروفاراد (µF)
• حداقل عملکرد سوئیچینگ: 100 میلی‌آمپر / 12 ولت AC/DC

حداکثر جریان هجومی پیک:

• 150 میکروثانیه: 600 آمپر
• 250 میکروثانیه: 480 آمپر
• 600 میکروثانیه: 300 آمپر

مشخصات فیزیکی:

• تشخیص جریان بار:
  • محدوده تشخیص: 0.1 تا 16 آمپر (مقدار موثر سینوسی یا جریان مستقیم)
  • دقت تشخیص: ±8% مقدار جریان موجود (سینوسی) و ±100 میلی‌آمپر
  • فرکانس: 50/60 هرتز در ولتاژ متناوب (AC)
  • نمایش مقدار جریان: 100 میلی‌آمپر
• عرض دستگاه: 8 ماژول، تقریباً 144 میلی‌متر
• محتویات بسته: دارای ترمینال اتصال باس و پوشش کابل
• رنگ: خاکستری روشن
• تعداد کانال: 8 کاناله
