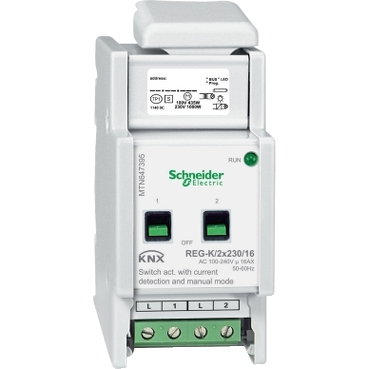

رله سوئیچینگ 2 کاناله

برای سوئیچینگ مستقل بارها از طریق کنتاکت‌های بسته شدن (Make contacts). این رله دارای تشخیص جریان داخلی است که جریان بار را در هر کانال اندازه‌گیری می‌کند. تمامی خروجی‌های سوئیچ 230 ولت را می‌توان با کلیدهای دستی کنترل کرد. دارای واحد اتصال به باس داخلی. یک LED سبز نشان می‌دهد که دستگاه پس از بارگذاری برنامه آماده به کار است. اتصال بار از طریق ترمینال‌های پیچی انجام می‌شود. برای نصب بر روی ریل‌های DIN نوع TH35 مطابق با استاندارد EN 60715. اتصال باس از طریق یک ترمینال اتصال باس انجام می‌شود و نیازی به ریل داده (Data Rail) نیست.

ویژگی‌ها:

• قابلیت عملکرد به عنوان کنتاکت باز (Break Contact) یا بسته (Make Contact).
• عملکرد نور راه‌پله با/بدون عملکرد خاموشی دستی و هشدار خاموش شدن.
• عملکردهای تأخیر زمانی، تنظیم صحنه، توابع منطقی.
• قابلیت مسدودسازی یا کنترل اولویت.
• عملکرد بازخورد وضعیت.
• عملکرد مرکزی با تأخیر.
• پارامترسازی برای قطع و بازیابی ولتاژ باس.
• رفتار در زمان دانلود.
• عملکرد تشخیص جریان: رفتار هنگام عبور از مقدار آستانه یا کاهش از آن.
• شمارنده انرژی، عملکرد و روشن/خاموش با نظارت بر مقدار حد.
• عملکرد فلاشینگ.

مشخصات فنی:

• ولتاژ نامی: 230 ولت AC، 50-60 هرتز / DC 12-24 ولت ±10%، 0.1-16 آمپر.
• برای هر کنتاکت سوئیچ:
  • جریان سوئیچینگ: 16 آمپر، cos Phi 0.6
  • عملکرد AC1: حداکثر 16 آمپر
  • عملکرد AC3: حداکثر 10 آمپر
  • عملکرد AC5: حداکثر 16 آمپر
  • ظرفیت سوئیچینگ جریان مستقیم (DC): حداکثر 16 آمپر / 24 ولت DC
  • طول عمر خروجی:
    • مکانیکی: بیش از 1,000,000 بار
    • عملکرد AC1/AC3/AC5: بیش از 3×10,000 بار
    • 230 ولت، 1 آمپر مقاومتی: بیش از 8×100,000 بار
• ظرفیت بار:
  • لامپ‌های رشته‌ای: 230 ولت AC، حداکثر 3600 وات
  • لامپ‌های هالوژن: 230 ولت AC، حداکثر 2500 وات
  • لامپ‌های فلورسنت: 230 ولت AC، حداکثر 2500 ولت آمپر، با جبران‌سازی موازی
  • بار خازنی: 230 ولت AC، 16 آمپر، حداکثر 200 میکروفاراد
• حداقل عملکرد سوئیچینگ: 100 میلی‌آمپر / 12 ولت AC/DC
• جریان هجومی پیک ماکزیمم:
  • 150 میکروثانیه: 600 آمپر
  • 250 میکروثانیه: 480 آمپر
  • 600 میکروثانیه: 300 آمپر
• تشخیص جریان بار:
  • محدوده تشخیص: 0.1 آمپر تا 16 آمپر (مقدار مؤثر سینوسی یا جریان مستقیم)
  • دقت تشخیص: ±8% مقدار فعلی (سینوسی) و ±100 میلی‌آمپر
  • فرکانس: 50/60 هرتز برای ولتاژ متناوب
  • نمایشگر: 100 میلی‌آمپر
• ابعاد دستگاه: عرض 2.5 ماژول، تقریباً 45 میلی‌متر
• محتویات بسته: دارای ترمینال اتصال باس و پوشش کابل
• رنگ: خاکستری روشن
• تعداد کانال: 2 کانال
