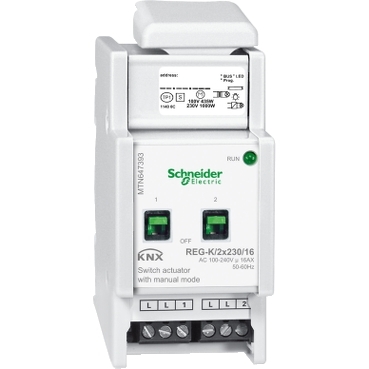

سوئیچ اکچویتور REG-K/2x230/16

سوئیچینگ مستقل بارها از طریق کنتاکت‌های اتصال

این دستگاه برای سوئیچینگ مستقل بارها از طریق کنتاکت‌های اتصال طراحی شده است. تمامی خروجی‌های سوئیچ 230 ولت می‌توانند با سوئیچ‌های دستی کنترل شوند.

ویژگی‌های نصب و عملکردی:

• دارای کوپلر باس داخلی
• اتصال به برق از طریق ترمینال‌های پیچ‌دار
• اتصال L در هر دو خروجی به‌صورت داخلی پل‌زنی شده است
• دارای LED سبز برای نشان دادن آمادگی پس از بارگیری برنامه
• نصب روی ریل DIN نوع TH35 مطابق با استاندارد EN 60715
• اتصال به باس KNX از طریق ترمینال اتصال باس
• نیازی به ریل داده نیست

ویژگی‌های نرم‌افزاری KNX:

• عملکرد به‌عنوان کنتاکت باز (NO) یا بسته (NC)
• توابع تأخیری برای هر کانال
• عملکرد روشنایی راه‌پله با/بدون عملکرد خاموش دستی
• هشدار قطع برای عملکرد روشنایی راه‌پله
• عملکرد مسدودسازی و منطق اضافی
• کنترل اولویت و صحنه‌ها
• بازخورد وضعیت برای هر کانال
• عملکرد مرکزی
• پارامترهای قابل تنظیم برای خرابی و بازیابی ولتاژ باس
• رفتار بارگیری پارامتری

مشخصات الکتریکی:

• ولتاژ نامی: AC 100-240 V ±10%
• ولتاژ عملیاتی: حداقل AC 90 V - حداکثر AC 265 V
• فرکانس شبکه: 50-60 Hz ±10%

مشخصات سوئیچینگ برای هر کنتاکت:

• جریان سوئیچینگ: 16 A, cos Phi 0.6
• عملکرد AC1: حداکثر 16 A
• عملکرد AC3: حداکثر 10 A
• عملکرد AC5: حداکثر 16 A
• ظرفیت سوئیچینگ جریان مستقیم (DC): حداکثر 16 A / 24 V DC
• طول عمر خروجی:
  • مکانیکی: بیش از 1,000,000 بار
  • عملکرد AC1/AC3/AC5: بیش از 3×10,000 بار
  • 230V، 1A مقاومتی: بیش از 8×100,000 بار

مقادیر بار نامی:

• لامپ‌های رشته‌ای:
  • AC 100 V → حداکثر 1600 W
  • AC 230 V → حداکثر 3600 W
  • AC 240 V → حداکثر 3840 W
• لامپ‌های هالوژنی:
  • AC 100 V → حداکثر 1086 W
  • AC 230 V → حداکثر 2500 W
  • AC 240 V → حداکثر 2608 W
• لامپ‌های فلورسانت (با جبران موازی):
  • AC 100 V → حداکثر 1086 VA
  • AC 230 V → حداکثر 2500 VA
  • AC 240 V → حداکثر 2608 VA
• بار خازنی:
  • AC 230 V → 16 A، حداکثر 200 µF
• حداقل عملکرد سوئیچینگ: 100 mA / 12 V AC/DC
• حداکثر جریان هجومی پیک:
  • 150 میکروثانیه: 600 A
  • 250 میکروثانیه: 480 A
  • 600 میکروثانیه: 300 A

ویژگی‌های فیزیکی:

• عرض دستگاه: 2.5 ماژول، حدود 45 میلی‌متر
• محتویات بسته: شامل ترمینال اتصال باس و پوشش کابل
• رنگ دستگاه: خاکستری روشن
• دستگاه دو کاناله
