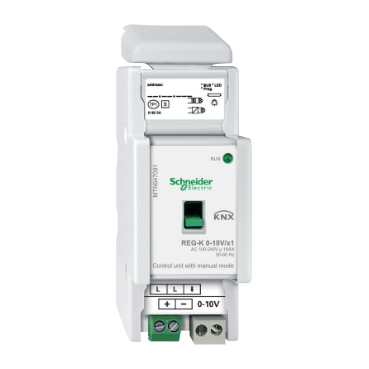

واحد کنترل 0-10 ولت REG-K/1-gang

واحد کنترل 0-10 ولت REG-K/1-gang با حالت دستی

این واحد کنترل برای اتصال دستگاه‌های دارای رابط 0-10 ولت به KNX طراحی شده است. دارای کوپلر باس داخلی و ترمینال‌های پیچ‌دار (برای 230 ولت) یا ترمینال‌های پیچ‌دار پلاگینی (برای 0-10 ولت) می‌باشد. هر خروجی سوئیچ 230 ولت می‌تواند به‌صورت دستی با یک سوئیچ دستی کنترل شود.

ویژگی‌های نصب:

• نصب روی ریل DIN نوع TH35 مطابق با استاندارد EN 60715
• اتصال به باس KNX از طریق ترمینال اتصال باس
• نیازی به ریل داده نیست

ویژگی‌های نرم‌افزاری KNX:

• تنظیمات نوردهی:
  • منحنی‌ها و سرعت‌های مختلف تنظیم نور
  • زمان تنظیم نور یکسان
  • عملکرد حافظه
  • تأخیر در روشن/خاموش شدن
  • عملکرد تایمر پله‌ای با/بدون عملکرد خاموش دستی
  • پشتیبانی از صحنه‌ها (ذخیره و بازیابی تا 8 مقدار روشنایی)
  • عملکرد مرکزی، عملیات منطقی یا کنترل اولویت
  • عملکرد مسدودسازی
  • بازخورد وضعیت
  • رفتار در زمان بازیابی ولتاژ باس

ویژگی‌های سوئیچ تماس:

• برای سوئیچ کردن بالاست‌ها و ترانسفورماتورهای الکترونیکی
• ولتاژ اسمی: AC 100-240 V ±10%
• ولتاژ عملیاتی: حداقل AC 90 V - حداکثر AC 265 V
• فرکانس شبکه: 50-60 Hz ±10%
• جریان اسمی: 16 A، بار القایی cos Phi 0.6

مقادیر بار نامی:

• لامپ‌های رشته‌ای:
  • AC 100 V → حداکثر 1600 W
  • AC 230 V → حداکثر 3600 W
  • AC 240 V → حداکثر 3840 W
• لامپ‌های هالوژنی:
  • AC 100 V → حداکثر 1086 W
  • AC 230 V → حداکثر 2500 W
  • AC 240 V → حداکثر 2608 W
• لامپ‌های فلورسانت (با جبران موازی):
  • AC 100 V → حداکثر 1086 VA
  • AC 230 V → حداکثر 2500 VA
  • AC 240 V → حداکثر 2608 VA
• بار خازنی:
  • AC 100 V → حداکثر 1600 W، 200 µF
  • AC 230 V → حداکثر 3600 W، 200 µF
  • AC 240 V → حداکثر 3840 W، 200 µF

ویژگی‌های رابط 0-10 ولت:

• جریان: 0.12-100 mA
• محدوده ولتاژ: DC 0-10 V
