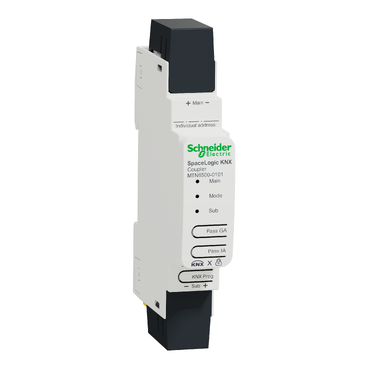

کوپلر Spacelogic KNX برای نصب روی ریل DIN

کوپلر Spacelogic KNX برای نصب روی ریل DIN

این دستگاه برای اتصال منطقی و ایزوله‌سازی الکتریکی خطوط و نواحی طراحی شده است. دستگاه از KNX Security پشتیبانی می‌کند که این گزینه را می‌توان در ETS فعال کرد.

به‌عنوان یک کوپلر خط ایمن، این دستگاه امکان ارسال ارتباطات ایمن و غیرایمن را فراهم می‌کند. علاوه بر این، دسترسی به خود دستگاه (مانند دانلود داده‌ها) توسط KNX Security محافظت می‌شود.

این دستگاه دارای جدول فیلتر 8 کیلوبایتی بوده و جداسازی گالوانیکی بین خطوط را تضمین می‌کند. همچنین از KNX Longframes پشتیبانی کرده و با نرم‌افزار ETS 5 سازگار است.

ویژگی‌های فیزیکی و نصب:

• دارای 2 دکمه داخلی برای تست و 3 LED نمایش وضعیت
• مناسب برای نصب روی ریل DIN نوع TH35 مطابق با استاندارد EN 60715
• اتصال به باس از طریق ترمینال‌های اتصال باس
• عرض دستگاه: 1 ماژول ≈ حدود 18 میلی‌متر

ویژگی‌های نرم‌افزاری KNX

کاربرد به‌عنوان کوپلر یا تکرارکننده:

• امکان استفاده به‌عنوان کوپلر خط/ناحیه یا تکرارکننده در سیستم‌های KNX جدید یا موجود
• عملکرد کوپلر را می‌توان تنظیم کرد

ویژگی‌های کوپلر:

• استفاده به‌عنوان کوپلر ناحیه یا خط بسته به آدرس فیزیکی
• کاهش بار باس از طریق عملکرد فیلتر (جدول فیلتر)
• پشتیبانی از تمامی محدوده آدرس‌ها (گروه 0-31) با عملکرد فیلتر
• امکان پارامتردهی ارسال تلگرام‌های اختصاصی (خط فرعی => خط اصلی و بالعکس)
• امکان پارامتردهی ارسال تلگرام‌های گروهی (خط فرعی => خط اصلی و بالعکس)
• امکان تنظیم تکرار تلگرام‌ها در صورت بروز خطای انتقال، به‌صورت جداگانه برای تلگرام‌های گروهی، تلگرام‌های پخش و تلگرام‌های آدرس فیزیکی
• تأیید تلگرام‌های گروهی و تلگرام‌های آدرس فیزیکی را می‌توان به‌صورت مجزا تنظیم کرد

ویژگی‌های تکرارکننده (Repeater):

• تقسیم یک خط به چند بخش برای توسعه
• تنظیم تکرار تلگرام‌ها در صورت بروز خطای انتقال (برای تلگرام‌های گروهی، پخش و آدرس فیزیکی)

توجه:

• این دستگاه به ETS 5 یا نسخه‌های بالاتر نیاز دارد
• محتویات بسته شامل 2 ترمینال اتصال باس و 2 پوشش کابل است
